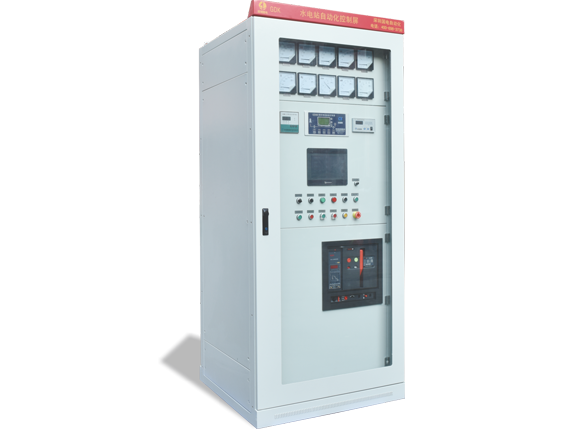

一体化全自动控制屏
产品型号: GDK系列

本全自动控制屏及方案适用于单机容量100KW-1250KW低压机组(1000kW-10000kW高压机组自动化设备另有专用资料介绍)水电站, 新建和旧电站改造升级,水轮机厂家和发电机厂家批量配套,集前池水位测量、水轮机调速控制、发电机励磁控制、准同期并网、发电机综合保护、测温制动单元、断路器一次部分、发电运行数据测量与存档抄表等功能。可实现电脑/手机远程监视与控制, 含多一套半自动发电系统应急电(有另配置励磁,同期,保护,仪表)。

销售网络
请选择离您最近的地址,我们将会为您查询离您最近的经销商为您提供服务!
Province
产品特点

◆自检符合安全后开启发电运行流程;

恒水位运行:根据水位自动开机、关机,自动调节机组有功功率; 自动调节无功功率;

机组启动后自动启动励磁,起励后能自动跟踪电网电压; 带载运行时可三种励磁方式运行: 恒功率因数、恒压、恒励运行; 空载V/F给定特性,可长期低速待机,保证励磁电流不过会大;并网恒功率因数运行功能,使无论加减负载,都无需人工调节励磁;甩负荷自动稳压功能,带载跳闸时,无需人工调节励磁。

◆检测频率、电压、角度符合标准的高精度、无冲击、快速捕捉第一次合适并网机会自动同期并网,并网后自动按设定的功率因数值运行;

◆八路温度巡检报警保护;

◆机组转速控制、飞逸保护、电流速断保护、电流过流反限保护、逆功率保护、过负载保护、最小功率保护;

◆欠压保护、过压保护、低频保护、过频保护、断路器故障保护;

◆自动识别停机过程并进行灭磁控制;制动刹车控制、关闸阀控制;

◆当日,当月,累计对有功电度计量、无功电度计量;

◆故障记录;运行时间累计、每十分钟对所有发电参数自动抄表记录并永久保存;

◆自动化屏设计适合水电站的六种运行调功方式的选择;

1.智慧发电模式: 按前池水位自动调功, 即根据水位高低, 自动增减负荷, 多机组协同发电, 始终保持高水位运行, 间接提高水头提高发电功率。

2.按电位器调功, 指人工调整外接旋钮电位器来设定目标功率发电。

3.手动调功,即人工按钮加减水,调节发电功率。

4.电脑远程目标功率: 由远程通讯设定目标功率发电。

5.电脑远程目标开度: 由远程通讯设定目标开度发电。

6.对峰谷期与峰谷时段考核的电站可灵活设置定时发电、分时段发电、实现发电效益最大化。

◆系统对电网和机组的频率、电压、相位进行交流采样测量,在达到一定的并网条件时才能进行并网。否则,会造成冲击电流过大,并列点的电网电压瞬间下降可造成机组的损坏。根据偏差的情况进行调节,控制合闸时间。机组的测频为残压测频方式。

◆本自动化采用很好防雷措施,非直击雷除外的雷电与浪涌严重时对本系统造成伤害降到最低,不会造成致命伤害。

◆本一体化屏另外配备半自动发电系统:自动开关转换为手动档,一键励磁起励,投入备用一台同期并网,投入备用一台综合保护与本全自动双发电系统互为备用,以备应急发电使用。

对电站的工作人员素质要求不高,自动化控制屏结构简单“傻瓜化设计”,模块化集成,日后易于维修,换个核心模块用插拔式,类似换个手机电池那么简单。

◆配置通讯模块强大的功能,随时可扩展远距离监视与控制。

◆本自动化屏额外可扩展选配冷却水、气压、油位、自动刹车、自动开关总阀、主变控制降损耗等电站实用的功能。

◆本自动化采用很好的防雷措施,雷电浪涌严重时最多对本系统伤害降到更低,可迅速低成本修复,正面直击雷除外。

技术参数

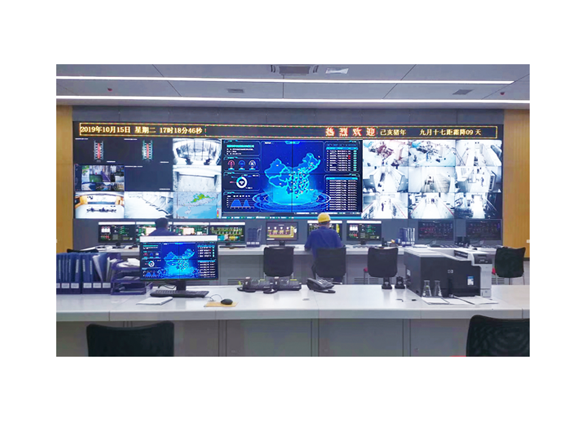

深圳国电智慧水电站远程运行管理云平台

可支持自动化屏远程控制,远程监视,远程调试。


配套深圳国电自动化屏联网后可实现在深圳国电总部远程监视发电运行数据;

可在深圳国电总部远程设置内部参数、调整自动化发电运行状态代替上门调整,一个电话到总部3分钟生效;

电站运行中出现停机、异常情况等会实时报警(电脑和手机微信报警);

可与深圳国电公司签订托管服务,为电站实时值班看管;

可接入气象部当地的雷达检测降雨实时信息、视频监视、以便准确安排发电任务;

对于电站较多的个体户可购买一套与深圳国电远程监控系统,放在办公室实时监控管理。

以上远程监控功能需要业主授权及给出登陆密码才能进入实现。
