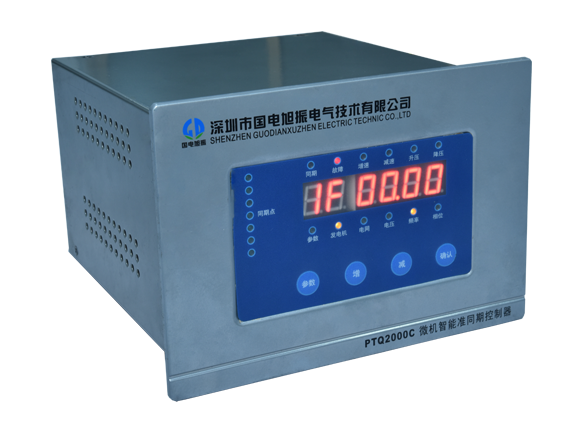

◆参数 0，调试参数，发电机（待并侧）电压测量修正，它是用来修正发电机电压测量电路的制造误差，用户一般不能进入此参数。调试时首先进入此参数，此参数整定范围为±12.5%，整定精度为 0.1%，但此参数本身不显示，显示的是发电机电压测量值，这样只要调整此参数使显示值与实际值相同即可，非常方便。注意若显示值与实际值相差超过±8%时，最好先修改测量分压电阻，然后再调整此参数。
◆参数 1，调试参数，电网（系统侧）电压测量修正，它是用来修正电网电压测量电路的制造误差。同样用户不能进入，其它与参数 0 类同。
◆ 参数 2，多通道/单通道选择（显示 8888/1111），出厂设定根据用户要求设定为多通道/单通道。
◆参数 3，合闸手动/自动选择（显示 HE--/HEAU），出厂设定为自动。
◆参数 4，合闸人工认可（显示 HE11/HE00，HE11 为需认可），出厂设定为不需认可。
◆参数 5，允许/不允许无压合闸（显示 HU11/HU00，HU11 为允许），出厂设定为不允许。
◆参数 6，波特率设置（显示为 1200、2400、4800、9600）出厂设定为 2400。
◆参数 7，发电机调频（速）手动/自动选择（显示 TF--/TFAU），手动即不允许工作，出厂设定为自动。
◆参数 8，发电机调压手动/自动选择（显示 TU--/TUAU），手动即不允许工作，出厂设定为自动。
◆参数 9，发电机调压方式选择：数字/模拟调节（显示 dddd/AAAA）。数字调节对应调节参数为参数 23；模拟调节即脉宽调节，对应调节参数为参数 24。出厂设定为模拟调节。
◆参数 10，在选择数字调压方式下，计数/（特制）脉宽调节选择（显示 CCCC/PPPP）。计数调节利用参数 23 作基本调节计数；脉宽调节利用参数 23 作基本调节力度指标，利用参数 24和 25 制作出符合调节力度的模仿连加（连减）按钮动作脉宽来。在选择模拟调节时此参数不出现，出厂设定计数调节。
◆参数 11，1#通道工作方式选择：线路/发电机（显示 EEEE/FFFF），通常用户进入参数设置状态时，首先进入此工作方式选择。出厂设定为发电机方式。虽然原则上说 1#通道可以设置为任意工作方式，但在多通道情况下我们规定：如果通道中至少有一个是发电机必须选 1#通道为发电机工作方式（其余任选）；在通道都为线路的情况下，如果至少有一个是线路差频并网必须选 1#通道为差频并网工作方式。
◆参数 12，1#通道电网（系统侧）电压取样转角/不转角选择（显示 PH11/PH00），出厂设定为不转角。
◆ 参数 13，1#通道电网（系统侧）电压取样选择转角时，转角+30°/-30°选择（显示 30°/-30°），出厂设定为-30°。
◆参数 14，1#通道选择线路工作方式时，差频/同频并网选择，显示 dF11/dF00，出厂设定为同频。在选择 1#通道为发电机工作方式时此参数不出现。
◆ 参数 15，1#通道导前时间设置，设定范围为 0.05S～0.8S 设定精度为 0.01S。导前时间用于补偿从准同期装置合闸命令发出到真正合闸的一系列时延，出厂设定为 0.3S。如果连接了“同期反馈”信号，同期合闸成功后本装置会自动修改此参数。
◆参数 16，1#通道发电机（待并侧）额定电压设置，设定范围为 50V～125V，设定精度为0.5V。一般标准 PT 电压为 100V，由于可能的取样电压互感器制造误差，以及“线电压”/“相电压”、△/Y 接法等原因，额定电压对应的取样电压不为 100V，是多少设置多少。出厂设定为 100V。
◆ 参数 17，1#通道电网（系统侧）额定电压设置，设定范围为 50V～125V，设定精度 0.5V，与参数 16 类同。出厂设定为 100V。
◆ 参数 18，发电机允许频率差设置，设定范围为±0.05Hz～±0.6Hz，设定精度为 0.01Hz。出厂设定为 0.2Hz。但当 1#通道设置为线路差频并网工作方式时此参数应为“线路频差”设置，设定范围为±0.02Hz～±0.3Hz，设定精度为 0.01Hz。
◆参数 19，发电机允许电压差设置，设定范围为额定电压的 1%～8%。设定精度为 0.1%。系统会根据此设定值作正偏调整（正差为设定值的 1.5 倍，负差为设定值的 0.5 倍），出厂设定为 3%。但当 1#通道设置为线路工作方式时此参数应为“线路压差”设置，设定范围为±1%～±18%，设定精度为 0.1%。
◆参数 20，发电机（线路差频并网）允许合闸相位差设置，设定范围为±1.0°～±6.0°，设定精度为 0.1°。出厂设定为 3.0°。但当 1#通道设置为线路同频并网工作方式时此参数应为“功率角”设置，设定范围为 10°～60°，设定精度为 1°。参数 18、19、20 一般作发电机的参数设置，参数 42、43、44 一般作类似的线路参数设置。但参数 18、19、20 设置总是跟 1#通道的工作方式选择相符，当 8 个通道都为线路同频并网工作方式时，除 1#通道取参数18、19、20 外，其余通道都取参数 42、43、44。所以作这样安排是为了照应单通道工作时只取前 27 个参数。
◆参数 21，发电机调频脉宽设置，设定范围为 0.1S～0.8S 基本调节总间隔为 1S，设定精度为 0.01S，变系数调节。出厂设定为 0.3S。
◆参数 22，合闸宽度设置，设定范围为 0.2S～1S，设定精度为 0.01S，出厂设定为 0.5S。
◆参数 23，发电机数字调压系数设置，设定范围为 2～10 设定精度为 1，当参数 9 设置为数字调压时有效，出厂设定为 6。
◆ 参数 24，发电机模拟调压脉宽（数字单次调压脉宽）设置，设定范围为 0.1S～0.8S，设定精度为 0.01S，当参数 9 设置为模拟调压时它的含义为模拟调压脉宽，出厂设定为 0.3S。当参数 9 设置为数字调压且参数 10 设置为脉宽调压时它的含义为数字单次调压脉宽。相当于数字电位器±1 个数字时按钮按下的最大时间我公司的数字电位器设计为 0.3S
◆数 25，发电机数字调压增量脉宽设置，设定范围为 0.02S～0.2S，设定精度为 0.01S，出厂设定为 0.06S，我公司的数字电位器设计此值为 0.06S。当参数 9 设置为数字调压且参数 10设置为脉宽调压时有效，其它设置时此参数不出现。它与参数 24“数字单次调压脉宽”配合完成对“数字特制脉宽”的制配。假定“数字单次调压脉宽”设为 TA，本参数设为 TB，如果参数 23 数字调压系数 K=1，那么“数字特制脉宽”T=TA-0.01；K=2，T=TA-0.01+TB；K=3，T=TA-0.01+2TB …
◆参数 26，发电机（待并侧）过电压值设置，它的含义是过电压值与额定电压的比，设定范围为 110%～130%。出厂设定为 120%。
◆参数 27，设备号设置，设定范围为 0～99，出厂设定为 10。
◆参数 28，2#通道工作方式选择：线路/发电机（显示 EEEE/FFFF），出厂设定为发电机方式。
◆参数 29，2#通道电网（系统侧）电压取样转角/不转角选择（显示 PH11/PH00），出厂设定为不转角。
◆ 参数 30，2#通道电网（系统侧）电压取样选择转角时，转角+30°/-30°选择（显示 30°/-30°），出厂设定为-30°。
◆参数 31，2#通道选择线路工作方式时，差频/同频并网选择，显示 dF11/dF00，出厂设定８为同频。在选择 2#通道为发电机工作方式时此参数不出现。
◆参数 32，2#通道导前时间设置，设定范围为 0.05S～0.8S 设定精度为 0.01S。出厂设定为0.3S。如果连接了“同期反馈”信号，同期合闸成功后本装置会自动修改此参数。
◆ 参数 33，2#通道发电机（待并侧）额定电压设置，设定范围为 50V～125V，设定精度为 0.5V。出厂设定为 100V。
◆参数 34，2#通道电网（系统侧）额定电压设置，设定范围为 50V～125V，设定精度为 0.5V。出厂设定为 100V。
◆ 参数 35，3#通道工作方式选择：线路/发电机（显示 EEEE/FFFF），出厂设定为线路方式。
◆ 参数 36，3#通道电网（系统侧）电压取样转角/不转角选择（显示 PH11/PH00），出厂设定为不转角。
◆ 参数 37，3#通道电网（系统侧）电压取样选择转角时，转角+30°/-30°选择（显示 30°/-30°），出厂设定为-30°。
◆ 参数 38，3#通道选择线路工作方式时，差频/同频并网选择，显示dF11/dF00，出厂设定为同频。在选择 3#通道为发电机工作方式时此参数不出现。
◆参数 39，3#通道导前时间设置，设定范围为 0.05S～0.8S 设定精度为 0.01S。出厂设定为 0.3S。如果连接了“同期反馈”信号，同期合闸成功后本装置会自动修改此参数。
◆参数 40，3#通道发电机（待并侧）额定电压设置，设定范围为 50V～125V，. 设定精度为 0.5V。出厂设定为 100V。
◆参数 41，3#通道电网（系统侧）额定电压设置，设定范围为 50V～125V，设定精度为 0.5V。出厂设定为 100V。
◆参数42，线路差频并网允许频率差设置，设定范围为±0.02Hz～±0.3Hz，设定精度为0.01Hz。出厂设定为 0.1Hz。
◆ 参数 43，线路并网允许电压差设置，设定范围为额定电压的±1%～±18%，设定精度为 0.1%。出厂设定为±5%
◆参数 44，线路同频并网“功率角”设置，设定范围为 10°～60°，设定精度为 1°,出厂设定为 30°。此参数可以在现场由上位机临时修改，直到 80°。但（停电后）不保存。
◆参数 45，4#通道工作方式选择：线路/发电机（显示 EEEE/FFFF），出厂设定为线路方式。
◆参数 46，4#通道电网（系统侧）电压取样转角/不转角选择（显示 PH11/PH00），出厂设定为不转角。
◆ 参数 47，4#通道电网（系统侧）电压取样选择转角时，转角+30°/-30°选择（显示 30°/-30°），出厂设定为-30°。９
◆ 参数 48，4#通道选择线路工作方式时，差频/同频并网选择，显示 dF11/dF00，出厂设定为同频。在选择 4#通道为发电机工作方式时此参数不出现。
◆参数 49，4#通道导前时间设置，设定范围为 0.05S～0.8S 设定精度为 0.01S。出厂设定为 0.3S。如果连接了“同期反馈”信号，同期合闸成功后本装置会自动修改此参数。
◆参数 50，4#通道发电机（待并侧）额定电压设置，设定范围为 50V～125V，设定精度为 0.5V。出厂设定为 100V。
◆参数 51，4#通道电网（系统侧）额定电压设置，设定范围为 50V～125V，设定精度为 0.5V。出厂设定为 100V。
◆参数 52，5#通道工作方式选择,类同参数 45。
◆参数 53，5#通道电网（系统侧）电压取样转角/不转角选择，类同参数 46。
◆参数 54，5#通道电网（系统侧）电压取样选择转角时，转角+30°/-30°选择，类同参数 47。
◆参数 55，5#通道选择线路工作方式时，差频/同频并网选择，出厂设定为同频。类同参数 48。
◆参数 56，5#通道导前时间设置，类同参数 49。
◆参数 57，5#通道发电机（待并侧）额定电压设置，类同参数 50。
◆参数 58，5#通道电网（系统侧）额定电压设置，类同参数 51。
◆参数 59，6#通道工作方式选择,类同参数 45。
◆参数 60，6#通道电网（系统侧）电压取样转角/不转角选择，类同参数 46。
◆参数 61，6#通道电网（系统侧）电压取样选择转角时，转角+30°/-30°选择，类同参数 47。
◆参数 62，6#通道选择线路工作方式时，差频/同频并网选择，出厂设定为同频。类同参数 48。
◆参数 63，6#通道导前时间设置，类同参数 49。
◆参数 64，6#通道发电机（待并侧）额定电压设置，类同参数 50。
◆参数 65，6#通道电网（系统侧）额定电压设置，类同参数 51。
◆参数 66，7#通道工作方式选择,类同参数 45。
◆参数 67，7#通道电网（系统侧）电压取样转角/不转角选择，类同参数 46。
◆参数 68，7#通道电网（系统侧）电压取样选择转角时，转角+30°/-30°选择，类同参数 47。
◆参数 69，7#通道选择线路工作方式时，差频/同频并网选择，出厂设定为同频。类同参数 48。
◆参数 70，7#通道导前时间设置，类同参数 49。
◆参数 71，7#通道发电机（待并侧）额定电压设置，类同参数 50。
◆参数 72，7#通道电网（系统侧）额定电压设置，类同参数 51。
◆参数 73，8#通道工作方式选择,类同参数 45。
75.参数 74，8#通道电网（系统侧）电压取样转角/不转角选择，类同参数 46。１０
◆参数 75，8#通道电网（系统侧）电压取样选择转角时，转角+30°/-30°选择，类同参数 47。
◆参数 76，8#通道选择线路工作方式时，差频/同频并网选择，出厂设定为同频。类同参数 48。
◆参数 77，8#通道导前时间设置，类同参数 49。
◆参数 78，8#通道发电机（待并侧）额定电压设置，类同参数 50。
◆参数 79，8#通道电网（系统侧）额定电压设置，类同参数 51。
装置技术条件
◆电源：
AC85V～250V DC100V～250V
◆输入 PT 信号：
发电机（待并侧）标准电压：0V～100V+30V
电网（系统侧）标准电压： 0V～100V+30V
◆输入同期反馈信号：合闸辅助常开触点信号
◆输出信号：增速、减速、升压、降压同期合闸及故障六个接点信号，以继电器方式输出，
接点容量为交流阻性 220V/5A；交流阻性 380V/2A；直流 110V/0.8A,直流 220V/0.2A。
◆其它条件参见原机械工业部 JB/T 3950-1999《自动准同期装置》行业标准。
