深圳市国电旭振电气技术有限公司

  水利部 生态环境部联合印发《关于加强长江经济带小水电站生态流量监管的通知》（水电[2019]241号）、水利部办公厅印发《小水电站生态流量监管平台技术指导意见的通知》（办水电函[2019]1378号）等文件，要求各省市开展水电站生态流量“一站一策”方案编制，确定各水电站生态流量下泄方案，同时各省市要建立完善水电站生态流量监管平台，确保监测数据（图像）及时准确接收，满足生态流量监管需要。

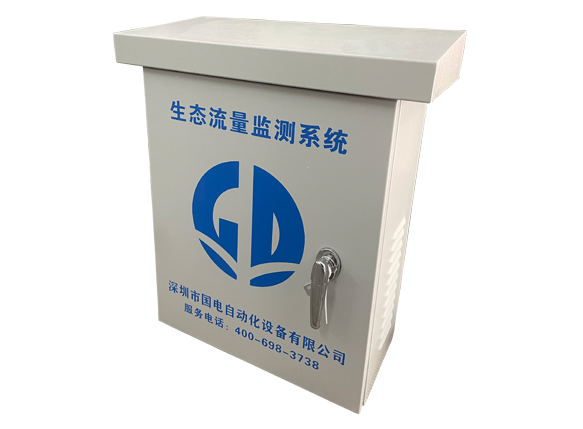

   深圳国电GDST-1生态流量监控装置同时支持流量数据监测、图像与视频监控，用于监测小水电站拦河设施下游河道为满足生态保护要求，维持生态系统基本结构和功能所需要的流量及过程。并实时监测流量数据、提供实时场景，并可根据要求录制视频及拍照，使用字符视频叠加技术，显示一目了然。具有通过流量监测传感器和视频实时监测流量、水位等,叠加实测数据和照片视频存储和定时上传数据到省平台或环保监管平台、自动调节生下泄态流量的功能。应对不同的水电站类型配套适合的多种监控方式：管道下泄式、渠道下泄式、闸门开度下泄式、人工抽水下泄式、机组发电换算下泄式等。本流量监控系统支持各省通信协议和要求，也可针对新需求量身定制开发。

   深圳国电GDST-1生态流量监控装置有配18路I/O备用端口、4路测量备用端口。具有长远眼光评估水电站其他的相关实际需求，在同样的成本情况下做到一举多得，因此深圳国电主机同时具备扩展智慧水利信息化等功能：水位监测、流量监测、水质监测、水库监测、大坝安全监测、降雨量监测、闸坝闸门控制、安全告警、预警、远/近控制闸门、为水利信息化的监测和水电站远程闸门控制等更多实际需求的功能做好了更多的准备、避免日后时代发展产生不必要的重复投资，只产生小部分配件成本投入即可。

符合标准

水资源监测设备技术要求

广东省水利厅及生态环境厅共同发布的（粤水农水农电2021 12号文件）技术规范要求

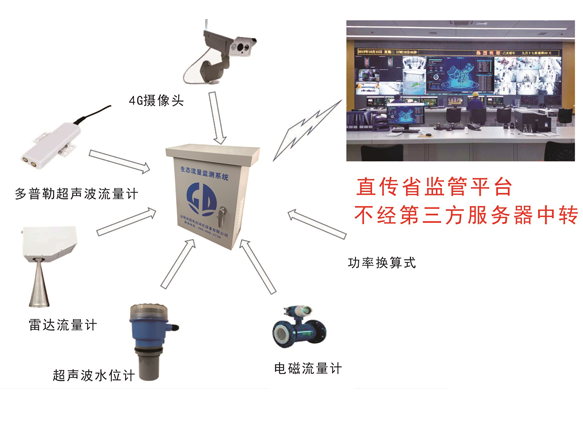

系统主要由数据采集、数据传输、检测存储、手机APP四大部分构成。

A、数据采集

◆实时采集水位值；

◆实时采集流速流量值；

◆定时拍照及录制视频。

B、数据传输

◆采用物联网数据传输协议，传输稳定可靠;

◆通过4G/5G网络传输数据；

◆终端可与多个中心通讯。

C、检测存储

◆流量监测：兼容多普勒超声波流量计，电磁流量计，使用不同现场检测和安装需求。

◆视频及图像监测

拍摄下泄口或者流量计安装处的视频及图片。

◆图像每小时存储至少1张，视频每2小时至少记录30秒，图像和视频存储不少于3个月。

◆流量数据存储不少于2年

◆现场显示实时流量数据，支持省级生态流量监管平台实时调阅，实时上传生态流量数据（包括图像、视频和流量数据），支持远程终端的历史视频回放功能。

      D、手机APP

      用户可以通过电脑终端或者手机APP远程查看实时数据和统计数据。

主要功能

◆实时监测水电站取水口的水位，合理安排发电，提高水资源的利用率；

◆实时监测生态流量泄洪口的流量，保证取水口下游河流的生态环境平衡；

◆生成数据报表，便于分析，合理安排，使生产和生态都得到更好的保障；

◆完善的报警功能，让电站的发电更安全。
